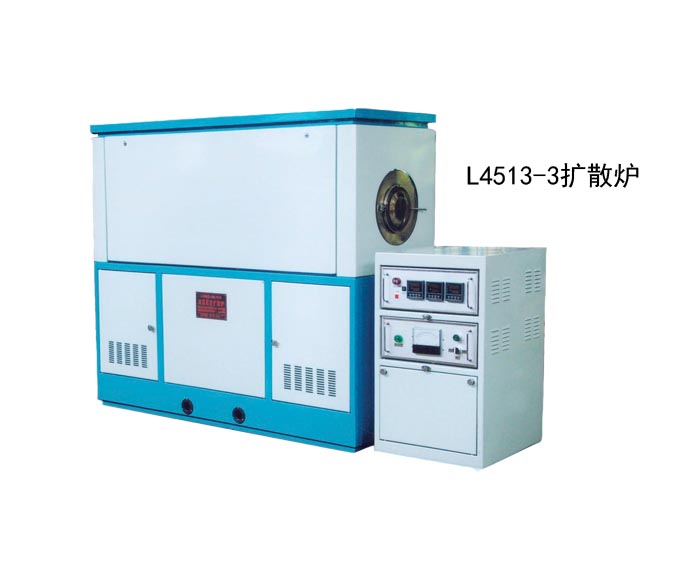

L4513-3擴散爐

一、簡介

    擴散爐是半導體生產線前工序的重要工藝設備之一，用于大規模集成電路、分立器件、電力電子、光電器件和光導纖維等行業的擴散、氧化、退火、合金及燒結等工藝。

       擴散爐由控制系統、進出舟系統、爐體加熱系統和氣體控制系統等組成。控制部分包括：溫控器、功率部件、超溫保護部件、系統控制。系統控制部分有四個獨立的計算機控制單元，分別控制每層爐管的推舟、爐溫及氣路部分，是擴散/氧化系統的控制中心。輔助控制系統，包括推舟控制裝置、保護電路、電路轉接控制、三相電源指示燈、照明、凈化及抽風開關等。

二、產品特點：
◆主機為水平一至四管爐系統構架，獨立完成不同的工藝或相同工藝
◆工業計算機控制系統，對爐溫、進退舟、氣體流量、閘門等動作進行自動控制
◆采用懸臂送片器：操作方便、無摩擦污染等
◆關鍵部件均采用進口，確保設備的高可靠性
◆工藝管路采用進口閥門管件組成氣密性好、耐腐蝕、無污染

◆控溫精度高，溫區控溫穩定性好；
◆具有斷電報警、超溫報警、極限超溫報警等多種安全保護功能
三、L4513-3擴散爐主要技術指標

1、石英管直徑：￠120 ， 3管單管

2、工藝規格：4寸硅片

3、工作溫度：200-1100℃

4、恒溫區長度：600mm

5、升溫速率：15℃/分

6、升溫功率：小于10KW

7、保溫功率：小于5KW

8、外形尺寸：2000MM×600 MM×1400MM

9、重量：600Kg
10、工作臺：有凈化/無凈化
11、工藝氣路：對應的工藝氣路，氣路閥門組件采用國際優質品牌產品
